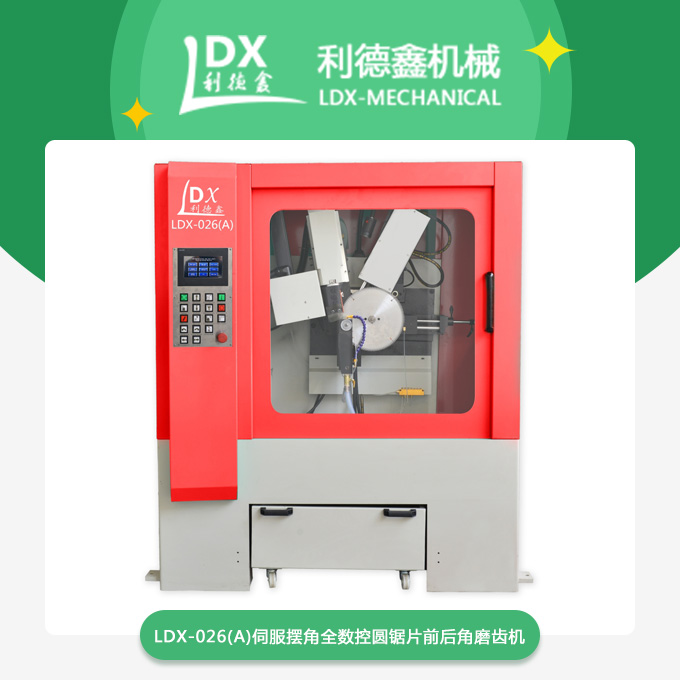

數控鋸片磨齒機之砂輪磨齒機特點

1、展成砂輪磨齒機特點

展成磨齒法是基于嚙合切削原理的磨齒方法。展成法磨齒對砂輪要求簡單，同一模數齒輪磨削時，只需相同的砂輪即可，并對砂輪的修整要求不高，因而展成磨齒機得到了充分發展，形成了多種系列產品。

在展成砂輪磨齒機中，蝸桿砂輪磨齒機應用zui廣。其加工原理和滾齒機類似，一個具有蝸桿形狀的砂輪連續與齒輪嚙合，從而展成輪齒的漸開線形狀。該方法是磨齒工藝中效率較高的方法之一，在中小模數齒輪批量磨齒加工中效率較高，運用很多。

2、成形砂輪磨齒機特點

成形砂輪磨齒法是基于成形加工原理的磨齒方法，是通過使用特定輪廓的砂輪磨削齒輪。成形磨齒法多用于大直徑，大模數，少齒數齒輪加工。隨著現代數控技術的快速發展，相對展成砂輪磨齒機，成形砂輪磨齒機的優勢越來越明顯，主要表現在:

（1） 操作、調整方便。機床無展成運動、結構簡單、控制與調整更方便。

（2） 效率高。砂輪磨削接觸面積大于展成磨，單位時間磨削量大大增加。同時采用深切緩進給與強力冷卻技術，在降低磨削燒傷概率的情況下，減少了粗磨次數，進一步提高了磨削效率。

（3） 磨削精度高、穩定性好。機床運動相對簡單，故運動平穩無沖擊。CNC成形砂輪磨齒機采用的伺服控制系統和位置檢測技術大大提高了機床運動精度。數控砂輪修整技術與機床在機檢測技術的運用，有效地保證了成形砂輪磨齒機的磨齒精度。目前，成形磨齒精度可達2～1級，穩定在3級。

（4） 適用范圍廣。數控砂輪修整技術的運用，使成形磨削可以方便地實現齒輪修形。通過配備相應的軟件可磨削各種特殊的齒形，如花鍵齒、圓弧齒、擺線齒等。因成形砂輪磨齒機的優點逐漸顯現，20世紀末以來，成形砂輪磨齒機得到了充分發展。

數控鋸片磨齒機的工作原理

①碟形砂輪磨齒機：兩個旋轉的碟形砂輪的窄邊相當于齒條的兩個齒面, 工件通過滾圓盤和鋼帶作展成運動，工作臺沿工件軸向作往復運動以磨出整個齒寬。每磨完一齒后由分度頭架通過分度盤分齒。這種機床還可利用附加裝置磨削斜齒。若用一個砂輪伸入內齒輪中，就可磨削內齒輪。這種機床一般為臥式布局，加工直徑大于1米時用立式布局，精度可達4級，適用于磨削高精度齒輪。

②錐面砂輪磨齒機：砂輪的軸向剖面修整成齒條的一個齒形，并沿齒向作直線往復運動。工件通過蝸輪、絲杠和交換齒輪完成展成和分度運動,但也有用滾圓盤和鋼帶作展成運動,利用蝸輪副或分度盤作分度運動的 (見彩圖)。砂輪架按工件螺旋角轉過一個角度時可磨削斜齒輪。這種機床調整方便，通用性好，適用于單件成批生產，應用較廣。

③蝸桿砂輪磨齒機：原理與滾齒機相似,砂輪為大直徑單頭蝸桿（見蝸桿傳動）形狀,砂輪每轉一轉，工件轉過一齒，其傳動比準確，有的用機械傳動,有的用同步電動機分別驅動,有的用光柵和伺服電機傳動。磨削時工件沿軸向作進給運動(見機床)，以磨出整個齒面。砂輪用金剛石車刀車削或用滾壓輪滾成蝸桿形。機床為立式布局，連續分度，磨削效率高，適用于成批生產中加工中等模數的齒輪，對齒數多的齒輪尤為合適,精度可達4級。

④大平面砂輪磨齒機：砂輪的工作平面相當于齒條的一個齒面，用漸開線樣板（也有用鋼帶和滾圓盤的）產生展成運動。砂輪和工件都不作工件軸向往復運動,磨出一側齒面后利用分度盤分齒,依次磨出所有齒面。然后工件調頭,再磨出另一側齒面。機床為臥式布局，結構簡單，性能穩定，精度可達3級,主要用于磨削插齒刀、剃齒刀和計量用的測量齒輪等。
