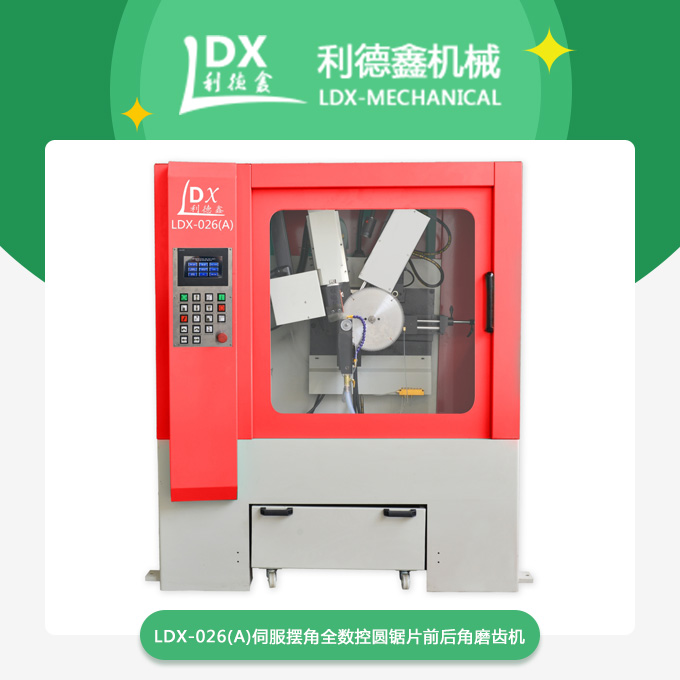

數控鋸片磨齒機在電氣部分改造方案分析

（1）制作電箱：使操作者通過操作電箱控制刀架轉臺轉位，從而使齒盤轉過相應角度，并對齒盤進行加工。??

（2）電箱功能：按下自復位式按鈕，轉臺松開，轉過固定角度后鎖緊，即完成轉位。

（3）轉臺控制過程簡介：轉臺的控制機構主要包含松開、鎖緊電磁閥，鎖緊、松開到位檢測開關。在控制過程中PLC接收控制信號并輸出，控制轉臺執行相應的動作。按下按鈕，PLC接收到轉位信號后，PLC輸出松開信號，松開電磁閥得電，轉臺松開。PLC收到松開反饋信號后，經延時輸出正轉信號，正轉電磁閥得電，轉臺正轉。轉到一個工位角度后，到位檢測開關輸出，PLC收到到位信號后，經延時輸出鎖緊信號，鎖緊電磁閥得電，轉臺鎖緊，轉位過程完成。

（4）砂輪修整器部分：使用伺服驅動器的位置模式實現砂輪修整器的動作，位置命令由內部寄存器提供，命令值通過伺服驅動器參數設定，通過觸發信號觸發動作。PLC通過DI信號選擇寄存器編號和觸發相應動作，實現砂輪修整器的往復運動。

數控鋸片磨齒機數控磨床磨削產品出現振紋是怎么回事？

1、金剛石筆是否松動。如果修正砂輪的金剛石筆出現松動，修整的砂輪表面自然會凹凸不平，磨削的產品出現表面質量是在所難免的。

2、砂輪主軸和工件主軸轉速是否平穩。檢查砂輪主軸和工件主軸的轉速是否平穩：在診斷主軸轉速的時候，，讓所查看的主軸給定至一個速度，可以從主軸控制器的診斷參數中查看其是否在變化，變化的多少是多少。也可以用轉速儀測速。如果主軸轉速不穩，磨削的工件表面就會出現楞狀。

3、砂輪主軸及工件主軸電機的散熱風機是否有震動。主電機的散熱風機有震動直接影響磨削產品的表面質量。

4、磨頭的檢查。測磨頭的徑跳和軸向竄動，若超標，就要采取技術措施。若磨頭的徑跳超出標準值，在無法更換磨頭的情況下，可以將磨頭主軸油的粘度提高，來緩解磨頭的劣勢對磨削產品的影響。
